Display Stream Compression uitgelegd
Je sluit een nieuwe 4K-monitor van 144 Hz aan op je pc en alles werkt meteen. Wat je niet ziet: je videokaart en monitor hebben in een fractie van een seconde afgesproken het beeld te comprimeren, zodat het door de kabel past. Die techniek heet Display Stream Compression, afgekort DSC.
DSC maakt het beeldsignaal ongeveer drie keer zo klein, zonder dat je dat aan kwaliteit ziet. De compressie gebeurt in je videokaart, het uitpakken in je monitor, en dat tientallen tot honderden keren per seconde.
Hieronder lees je wat DSC precies doet, waarom het bijna altijd vanzelf werkt en in welke zeldzame gevallen het juist de reden is dat je scherm zwart blijft of op een lagere verversingssnelheid vastloopt.
In het kort
- Display Stream Compression (DSC) comprimeert het beeldsignaal tot ongeveer een derde van de oorspronkelijke omvang, zonder zichtbaar verlies.
- DSC zit in DisplayPort 1.4 (2016) en HDMI 2.1 (2017). Videokaart en monitor regelen de compressie volledig automatisch.
- Dankzij DSC passen combinaties als 4K met 144 Hz of 8K met 60 Hz door een kabel die ongecomprimeerd te weinig bandbreedte zou hebben.
- Problemen ontstaan vrijwel alleen als er iets tussen je pc en scherm zit dat DSC niet doorgeeft: een goedkope dock, KVM-switch of capture device.
- Eerste test bij zwart beeld of een lage verversing: sluit de monitor rechtstreeks aan, zonder tussenapparatuur.
Wat DSC precies doet met je beeld
DSC is ontwikkeld door VESA, de Video Electronics Standards Association, dezelfde organisatie die de DisplayPort-standaard beheert. De eerste versie verscheen in 2014. Met DisplayPort 1.4 uit 2016 werd compressie een officieel onderdeel van de standaard, en HDMI 2.1 uit 2017 volgde met dezelfde techniek.
De compressie is visueel verliesvrij. Dat is bewust anders geformuleerd dan verliesvrij zonder meer: er ontstaat wél een technisch verschil met het origineel, maar de algoritmes pakken delen van het beeld waar je oog toch geen detail onderscheidt. In de praktijk zie je het verschil niet, ook niet bij tekst. En tekst is nu eenmaal het kritiekste beeld dat een monitor kan tonen.
De standaardfactor is drie op één. Een zwaar signaal zoals 4K met 60 Hz en volle kleurinformatie heeft ongecomprimeerd een flinke hap bandbreedte nodig; met DSC blijft daar ongeveer een derde van over. Dat verschil gebruik je vervolgens om hogere verversingssnelheden of resoluties door dezelfde kabel te krijgen.
De naam is in dit vakgebied opvallend redelijk: één afkorting, drie letters, geen generaties of bijnamen. Ter vergelijking: dezelfde USB-poort heet op de ene laptop USB 3.2 Gen 2 en op de andere USB 10 Gbps.
| Standaard (verschijningsjaar) | Bruto bandbreedte | DSC | Wat ermee kan |
|---|---|---|---|
| DisplayPort 1.2 (2010) | 21,6 Gbit/s | Nee | 4K met 60 Hz zonder compressie |
| HDMI 2.0 (2013) | 18 Gbit/s | Nee | 4K met 60 Hz zonder compressie |
| DisplayPort 1.4 (2016) | 32,4 Gbit/s | Ja | 4K met 120 tot 144 Hz of 8K met 60 Hz via DSC |
| HDMI 2.1 (2017) | 48 Gbit/s | Ja | 4K met 120 Hz zonder compressie, 8K en hogere verversing via DSC |
| DisplayPort 2.1 (2022) | 80 Gbit/s | Ja | 4K met 240 Hz of 8K met 120 Hz |

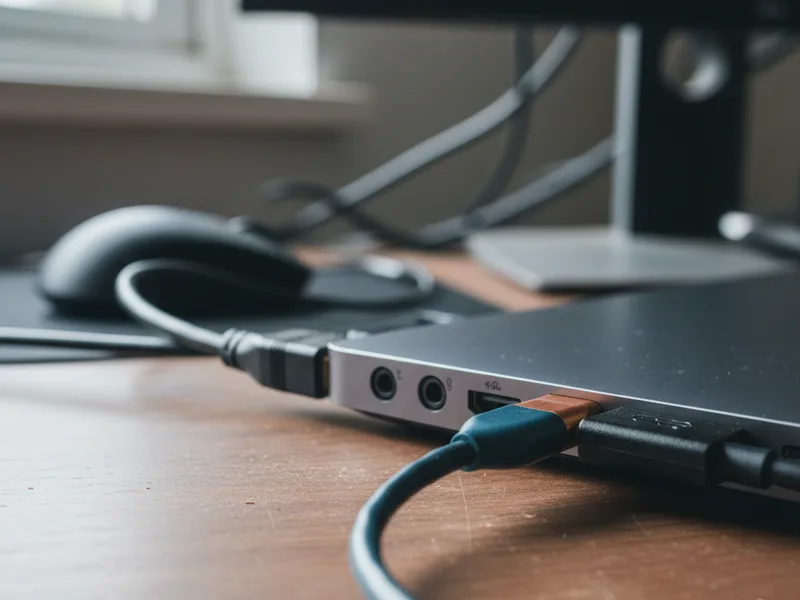

Waarom DSC bijna altijd vanzelf werkt
Zodra je een monitor aansluit, vertelt die aan je pc welke resoluties en verversingssnelheden hij aankan. De monitor stuurt daarvoor een lijstje mee, de zogeheten EDID: Extended Display Identification Data, een klein geheugen met alles wat het scherm kan.
Op basis van dat lijstje kiezen videokaart en monitor automatisch de beste combinatie die door de kabel past. Is de gevraagde modus te groot voor de beschikbare bandbreedte en kunnen beide kanten DSC, dan schakelt de compressie in. Jij merkt daar niets van: geen melding, geen lampje en bijna nooit een instelling.
Zo werkt een 4K-gamingmonitor met 144 Hz op DisplayPort 1.4 vrijwel altijd via DSC. En 4K met 120 of 144 Hz via USB-C leunt op hetzelfde mechanisme, want zo'n USB-C-poort geeft dan een DisplayPort-signaal door over dezelfde stekker. Dat heet alt mode, alternatieve modus, simpelweg een andere dienst over dezelfde kabel.
Bij sommige combinaties staat DSC standaard aan, bij andere schakelt het pas in als de bandbreedte tekortschiet. Beide gedragingen zijn normaal en het onderhandelen duurt een fractie van een seconde.
Voordelen
- Resoluties en verversingen die eigenlijk niet door de kabel passen, gaan toch. Denk aan 4K met 144 Hz via DisplayPort 1.4.
- Je ziet geen verschil met een ongecomprimeerd signaal, ook niet bij tekst of bij snelle games.
- Het werkt zonder instellingen of extra software; videokaart en monitor regelen het onderling.
- Tien bits kleurdiepte, nodig voor HDR (High Dynamic Range, beeld met meer contrast), blijft vaak haalbaar waar je zonder DSC terugvalt naar acht bits.
Nadelen
- DSC is visueel verliesvrij, niet wiskundig verliesvrij. Het origineel wordt niet bit-voor-bit gereproduceerd. Voor normaal gebruik is dat onzichtbaar, maar eerlijk is eerlijk.
- Alles tussen pc en scherm moet de compressie begrijpen. Een dock, KVM-switch, adapter of capture device die DSC niet doorgeeft, levert zwart beeld of een lagere verversing op.
- Bij sommige combinaties van oudere videokaart en nieuwe monitor valt de keten zonder werkende DSC terug op chroma subsampling (4:2:0, minder kleurinformatie). Daar zie je tekst wél van lijden.
De zeldzame gevallen waarin DSC juist het probleem lijkt
Vrijwel altijd ontstaat de ellende niet door DSC zelf, maar door iets dat ertussen hangt. De keten van pc, kabel en monitor moet kloppen. Zet je een dock, KVM-switch (een schakelaar om meerdere pc's op één scherm en toetsenbord aan te sluiten), HDMI-adapter of capture device ertussen, dan moet die tussenstap DSC ook doorgeven. Doet die dat niet, dan krijg je zwart beeld of val je terug naar 60 Hz.
Een klassieker: een 4K-monitor met 144 Hz via de USB-C dock op je laptop. Veel goedkopere docks uit de klasse van enkele tientjes geven hooguit DisplayPort 1.2 door en snijden alles boven 4K met 60 Hz weg. Met DSC actief blijft je scherm dan soms gewoon zwart, terwijl dezelfde kabel rechtstreeks op de laptop wél werkt.
Ook daisy-chaining, meerdere schermen in serie via Multi-Stream Transport (MST, één DisplayPort-poort die meerdere beeldsignalen tegelijk stuurt), is een bekende bron van rariteiten zodra DSC in het spel komt. En een HDMI 2.1-scherm op een oudere videokaart kan terugvallen op chroma subsampling als de volle bandbreedte niet haalbaar is. Dat is geen DSC-fout, maar zo ziet de beperking in de keten er in de praktijk uit.
Twijfel je welke poort op jouw pc welk signaal voert? In onze uitleg over pc-aansluitingen staat per poort wat er mogelijk is.
Nog een misverstand: de kabel comprimeert niets. Een kabel bepaalt alleen hoeveel bandbreedte er beschikbaar is. DSC is juist het gereedschap waarmee je binnen die beperking toch alles eruit haalt.
Zo test je of DSC, of iets ertussen, de boosdoener is
Sluit de monitor rechtstreeks aan
Haal de kabel uit elke dock, KVM-switch of adapter en verbind de monitor rechtstreeks met de pc. Werkt het beeld dan voluit, dan zit de beperking in de tussenstap, niet in je monitor, kabel of videokaart.
Zet de verversing tijdelijk lager
Stel tijdelijk 60 Hz in. Komt het beeld dan terug, dan was de bandbreedte van de keten gewoon tekort voor de hogere modus en weet je waar je moet zoeken.
Probeer DSC uit als test
Sommige monitoren hebben in het menu een DSC-schakelaar. Zet die uit en kijk of het probleem blijft. Verwacht wel dat de hoogste resolutie of verversing dan wegvalt, want die past ongecomprimeerd niet door je kabel.
Werk firmware en stuurprogramma bij
Docks en monitoren krijgen regelmatig firmware-updates die problemen met het doorgeven van DSC verhelpen. Ook een actueel stuurprogramma voor je videokaart kan het verschil maken.
Vervang de zwakste schakel
Blijkt je dock of adapter DSC niet door te geven en heb je de hogere verversing of resolutie nodig, kies dan een model dat DisplayPort 1.4 of HDMI 2.1 mét DSC ondersteunt. Lees in de specificaties niet alleen 4K, maar ook bij welke verversing.
Veelgestelde vragen
Zie je het verschil als DSC aan staat?
Nee, in normale omstandigheden niet. De compressie is ontworpen om onder de grens van wat je oog waarneemt te blijven, getest met beeld van tekst tot snelle games. Wie toch een kwaliteitsverschil ziet, heeft vrijwel zeker een ander probleem: teruggevallen chroma subsampling, een verkeerde kabel of een instelling die niet klopt.
Hoe weet ik of DSC bij mij actief is?
Windows laat het niet zien en de meeste monitoren ook niet. Praktische vuistregel: haal je op DisplayPort 1.4 iets als 4K met 144 of 165 Hz, of op HDMI 2.1 meer dan 4K met 120 Hz en volle kleurinformatie, dan is DSC vrijwel zeker actief. Sommige monitoren tonen het in hun informatiemenu.
Werkt DSC ook via USB-C?
Ja. Via DisplayPort alt mode loopt er over de USB-C-stekker een DisplayPort-signaal en gelden de DSC-mogelijkheden van de DisplayPort-versie van je laptop. Wel moet je dock de compressie doorgeven, en dat doen goedkope docks vaak niet.
Is DSC slecht voor gaming?
Er is geen reden om DSC uit te zetten. De compressie is gebouwd voor beeld in realtime en de toegevoegde vertraging is in de praktijk onmeetbaar klein. Gamen op 4K met 144 Hz of op 8K is op de meeste hardware zonder DSC sowieso niet mogelijk.
Kan ik DSC uitzetten?
Vaak wel, in het menu van de monitor. Dat is vooral nuttig als test bij problemen. Houd er rekening mee dat de hoogste resoluties en verversingsfrequenties daarna wegvallen, omdat die ongecomprimeerd niet door de kabel passen.
